臺車式爐屬于周期性作業的加熱設備，其爐溫依照工藝設定的加熱曲線隨時間變化，主要用于鋼坯鍛造前的加熱或工件的熱處理工序，是機械行業中使用廣泛、數量較多的爐型。

　　根據熱工制度，臺車式爐主要分為臺車式加熱爐和臺車式熱處理爐。此外，也存在用于焙燒和干燥的臺車式爐，常被稱為焙燒窯或干燥窯。

　　臺車式爐主要由爐膛、臺車與行走軌道、爐門以及煙道等部分構成。以下對各部位采用的耐火襯材進行闡述。

　　一、爐膛結構耐火材料

　　爐膛包括由鋼結構構成的爐體外殼、耐火材料構筑的爐襯、安裝于鋼結構上的爐門以及實現臺車與爐體間密封的機構。

　　(1)磚砌爐膛

　　爐體鋼結構通常由型鋼立柱與鋼板焊接成封閉箱體，以約束耐火砌體因溫度變化產生的膨脹收縮，確保整體密封性。

　　爐墻砌體一般由工作層耐火磚、外層隔熱磚及隔熱纖維板復合構成。爐頂常用拱腳磚、楔形磚與直形磚砌筑成拱形結構，拱上部鋪設保溫材料。

　　燒嘴通常安裝在兩側爐墻下部，其燒嘴磚下沿高度與臺車面接近，使高溫?zé)煔饽軌蚪?jīng)臺車面與墊鐵間的通道形成循環流動。對于鋼坯加熱用途，除下部燒嘴外，常在爐墻上部增設供熱量約占總量20%的輔助燒嘴，以彌補下部供熱不足。為防止火焰直射工件導致過熱，上部燒嘴通常上傾約15°，下部燒嘴則下傾5°–10°或水平安裝。

　　(2)纖維爐襯結構

　　采用耐火纖維構筑的爐襯與磚砌爐襯相比具有以下區別：

　　● 襯體更薄、重量更輕，保溫性能更好;

　　● 爐頂無拱形側推力，砌體無膨脹應力，允許采用更輕型的鋼結構;

　　● 由于襯體較輕，爐墻可通過型鋼支撐實現底部架空，利于臺車下部通風散熱;

　　● 利用纖維材料的柔韌特性，結合結構設計，可實現較砂封更為有效的密封形式。

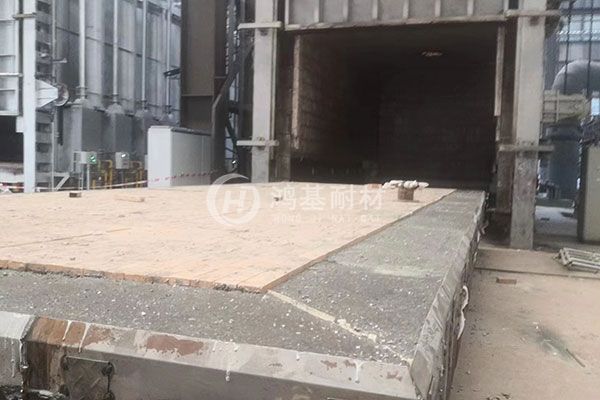

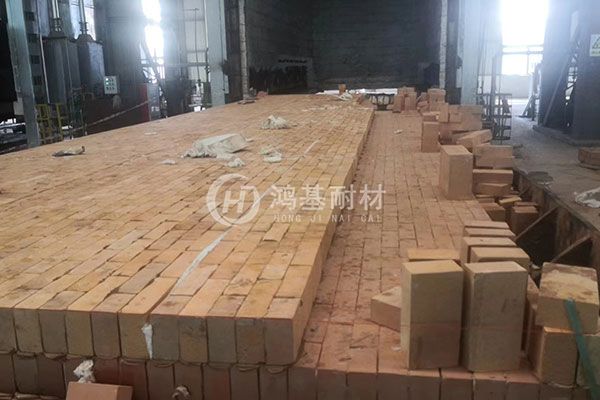

　　二、臺車及軌道耐火材料

　　臺車在牽引機構驅動下沿軌道移動，完成工件進出爐。臺車由上部耐火襯體、金屬車架及行走機構組成。上部襯體需耐受高溫及工件載荷;車架在耐火材料傳熱影響下需具備足夠的強度與剛度，通常為由型鋼焊接的縱橫梁框架，上部鋪設鋼板及邊框以便砌筑材料，兩側裝有密封刀以實現與爐體的密封。行走機構安裝于車架縱梁，形式包括滾柱帶、車輪等，并與牽引方式相匹配。

　　軌道形式依據臺車行走機構確定：車輪式臺車多采用單軌，滾柱帶式臺車則常用雙軌。軌道分為爐內段與爐外段，多選用重軌鋪設于基礎軌枕上。爐內部分軌枕為通長結構，兩條鋼軌固定于同一軌枕;爐外軌枕分段布置，各軌獨立支撐并常采用焊接固定。

　　三、爐門耐火材料

　　臺車式爐爐門較為高大，爐口框架及爐門邊框通常采用經機械加工的耐熱鑄鐵件，形成平整密封面。爐門內襯多選用耐火纖維制品或輕質隔熱磚。爐門關閉時，通過壓緊機構將其平穩壓向密封面;開啟時則先脫離密封面，再由提升機構垂直提起。

　　四、煙道耐火材料

　　磚砌臺車式爐的煙道常布置于兩側爐墻下方，由若干支煙道匯集至沿爐長方向的主煙道，構成下排煙系統。

　　采用耐火纖維爐襯的臺車式爐，煙道位置較為靈活，除下排煙形式外，也常采用位于爐后墻、側墻或爐頂?shù)纳吓艧熃Y(jié)構。

　　常用耐火材料匯總

　　A、臺車式加熱爐常用材料：

　　1、高鋁磚

　　2、粘土磚

　   3、硅藻土磚或硅鈣板、耐火纖維板

　   4、高鋁質澆注料

　   5、多晶莫來石纖維制品

　　B、臺車式熱處理爐常用材料：

　   1、粘土磚

　   2、硅藻土磚或硅鈣板、耐火纖維板

　   3、耐火澆注料

　   4、耐火纖維毯

　   5、耐火纖維模塊
