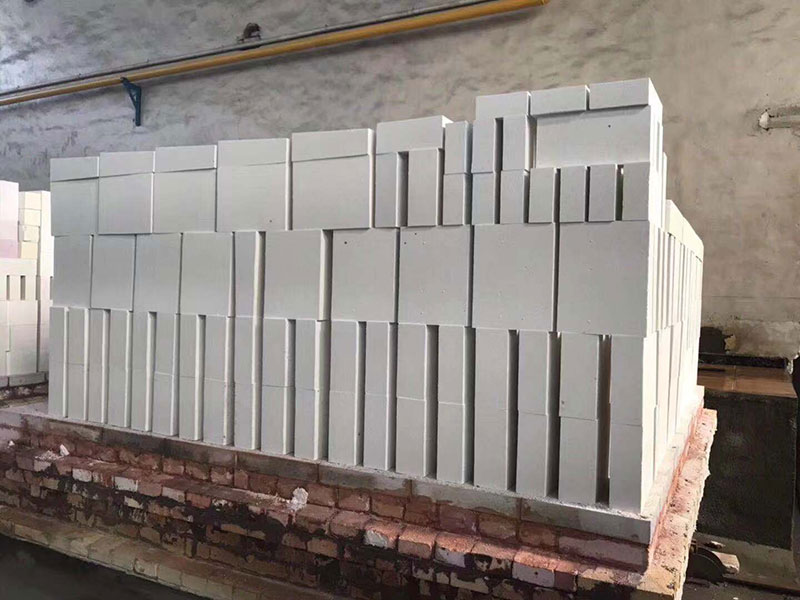

燒結(jié)莫來石磚是高溫莫來石磚中的一種，它以高礬土、工業(yè)氧化鋁和耐火黏土為原料，加入木炭或焦炭細(xì)粒作還原劑，成型后采用還原電熔法來制造，燒結(jié)莫來石磚的燒結(jié)溫度通常在1600℃以上，這樣高的燒結(jié)溫度使燒結(jié)莫來石磚難于大規(guī)模生產(chǎn)，利用活性SiO?的活性，配料中加入適量的活性SiO?，可使燒結(jié)莫來石磚在1550℃燒結(jié)。

　　一、燒結(jié)莫來石磚物理指標(biāo)

　　燒結(jié)莫來石磚顯氣孔率為20.88%，體積密度為2.61g/cm³，常溫耐壓強(qiáng)度為84.4MPa，1550℃，50h高溫蠕變率0.796%。

　　二、燒結(jié)莫來石磚與電熔莫來石磚區(qū)別

　　燒結(jié)莫來石磚的高溫抗折強(qiáng)度要遠(yuǎn)遠(yuǎn)高于電熔莫來石磚，這是由于前者的結(jié)構(gòu)中一些小的，但是發(fā)育很好的晶體網(wǎng)絡(luò)交錯存在所致。后者由于有較大的晶體，其體積穩(wěn)定性好，有優(yōu)良的抗蠕變性。而且，電熔莫來石磚要比相同成分的燒結(jié)莫來石磚具有好的抗侵蝕能力。這是因為高溫下在受到堿物質(zhì)侵蝕時，莫來石會生成剛玉和霞玉質(zhì)液相，霞玉質(zhì)液相黏度低，很容易流失，造成磚體破壞。由于燒結(jié)莫來石氣孔率相對較高，上述反應(yīng)可以在磚體內(nèi)部進(jìn)行，破壞力要大很多;而電熔莫來石磚由于其致密度高，上述反應(yīng)只能在耐火磚表面進(jìn)行，破壞力要相對弱一些。

　　三、莫來石保溫磚常見種類

　　除了燒結(jié)莫來石磚，我們常見的莫來石磚還有低蠕變莫來石磚、低蠕變燒結(jié)莫來石磚、莫來石剛玉磚、莫來石-硅線石磚、硅線石磚等，這些耐火磚中都含有莫來石，但是每個種類中含量不同，所使用的場合也存在差別。

　　盡管莫來石磚的價格比高鋁磚要高很多，但是其優(yōu)越的使用性能決定了其廣泛的使用。莫來石質(zhì)耐火磚的性質(zhì)主要由莫來石的性質(zhì)決定。它的耐火度高，荷重軟化溫度高、高溫蠕變率低，優(yōu)異的抗熱振性能、耐渣侵蝕性能，高剪切模量等。莫來石質(zhì)耐火磚的用途較廣，主要用于高溫?zé)犸L(fēng)爐、大型高爐爐缸和爐底、煉鋼電爐爐頂、陶瓷工業(yè)窯爐爐襯、窯具、以及玻璃窯爐水泥窯內(nèi)襯等。
