莫來石磚和莫來石保溫磚雖然晶相都是莫來石，同時也是高溫窯爐中抗熱震效果非常突出的耐火材料，但在組成、性能與應用上扮演著不同的角色，今天就帶大家了解一下莫來石磚和莫來石保溫磚的區(qū)別。

　　一、組成與定位：致密與多孔的結(jié)構(gòu)分野

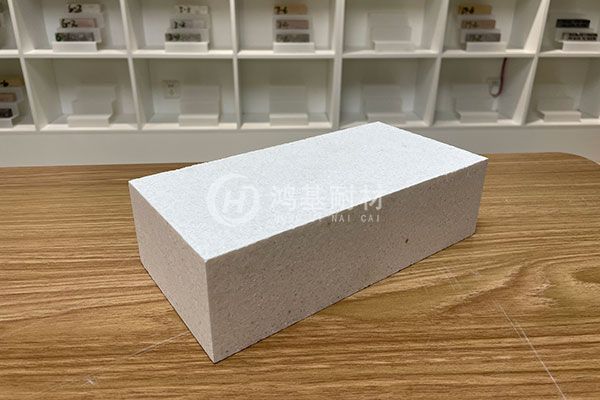

　　莫來石磚是一種高鋁耐火制品，氧化鋁含量通常介于65%至75%之間，以莫來石結(jié)晶相為主體，并可能根據(jù)鋁含量差異含有玻璃相、石英或剛玉成分。其結(jié)構(gòu)致密，側(cè)重于高溫下的結(jié)構(gòu)強度和抗侵蝕能力。

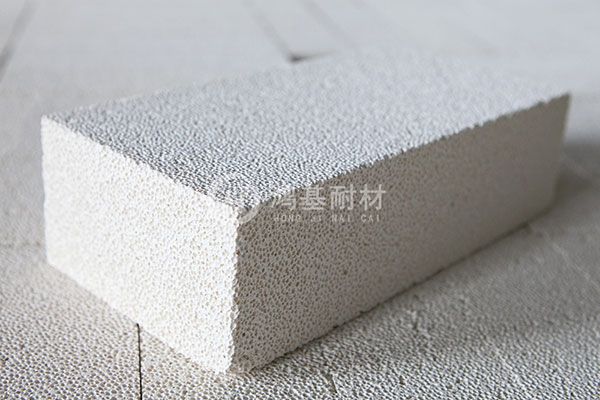

　　莫來石保溫磚則在成分上與莫來石磚相近，但通過特殊工藝在內(nèi)部引入大量閉口氣孔或形成多孔微觀結(jié)構(gòu)，顯著降低體積密度，從而賦予其優(yōu)異的隔熱性能。它代表了耐火材料中兼顧耐高溫與高效保溫的功能化發(fā)展方向。

　　二、性能對比：強度與隔熱的特性專精

　　莫來石磚以其出色的高溫力學性能著稱，耐火度通常超過1790℃，荷載軟化溫度可達1600℃–1700℃，常溫抗壓強度范圍在70–260 MPa，適用于直接接觸高溫、承受機械應力或化學侵蝕的窯爐內(nèi)襯工作層。

　　莫來石保溫磚的核心優(yōu)勢在于其卓越的隔熱能力。它的耐火度同樣可達1800℃以上，但憑借低導熱系數(shù)，能有效減少熱量散失，降低爐壁厚度與整體設備重量，尤其適用于對節(jié)能要求嚴格的熱風爐、玻璃坩堝等設備保溫層。

　　三、生產(chǎn)工藝：燒結(jié)電熔與造孔技術的路徑差異

　　莫來石磚主要采用燒結(jié)法或電熔法生產(chǎn)。燒結(jié)法以高鋁礬土熟料為主原料，配以結(jié)合劑成型后高溫燒成;電熔法則通過還原電熔工藝制得，制品密度高、結(jié)構(gòu)均勻。

　　莫來石保溫磚的生產(chǎn)則側(cè)重于引入孔隙，常用方法包括發(fā)泡法、添加可燃物造孔或化學氣體生成法等。這些工藝旨在可控地形成均勻閉口氣孔，實現(xiàn)低密度與低導熱率的平衡。

　　四、應用與經(jīng)濟性：節(jié)能與長效的施工價值

　　在實際應用中，莫來石保溫磚因其優(yōu)異的保溫性能，在間歇式窯爐中節(jié)能效果尤為顯著，可大幅降低燃料消耗與運營成本。同時，其質(zhì)輕的特性減少了砌筑時的砂漿用量，易于施工，并能增強砌體穩(wěn)定性，有助于延長整體內(nèi)襯的使用壽命。

　　莫來石磚則作為關鍵承溫結(jié)構(gòu)材料，在高溫區(qū)承擔支撐與抗侵蝕重任，兩者常復合使用，形成“工作層-保溫層”的合理襯里結(jié)構(gòu)，兼顧耐久性與能效
