高鋁磚和莫來(lái)石磚都屬于耐火磚的一種，兩者在組成成分、理化指標(biāo)以及應(yīng)用場(chǎng)景上都存在著很大的差別，今天就帶大家了解一下兩者的具體區(qū)別：

　　一、組成成分不同

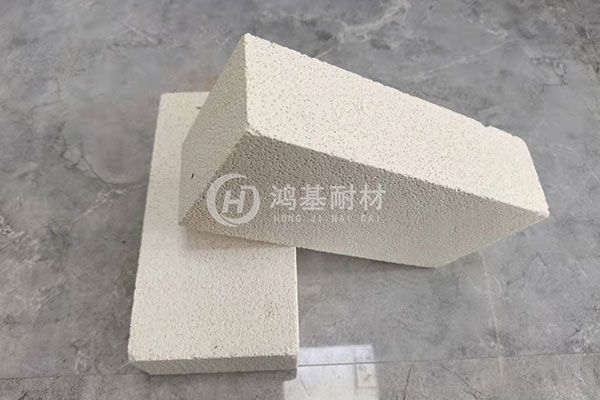

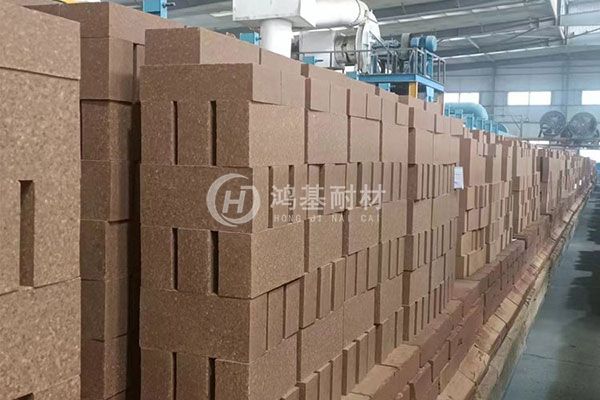

　　高鋁磚是以高鋁礬土為主要原料，其化學(xué)成分以Al?O?和SiO?為主，礦物組成主要為剛玉、莫來(lái)石和玻璃相的耐火制品;莫來(lái)石磚是以高純?cè)?如工業(yè)氧化鋁、高純礬土、天然莫來(lái)石等)合成，其化學(xué)成分被精確設(shè)計(jì)在莫來(lái)石形成區(qū)間，并通過(guò)高溫?zé)Y(jié)使產(chǎn)品中形成大量交錯(cuò)狀莫來(lái)石晶體，同時(shí)將玻璃相等低熔物含量降到最低的一種高級(jí)耐火制品。

　　二、理化指標(biāo)不同

　　高鋁磚的耐火度一般在1750℃-1790℃，隨Al?O?含量增加而提高，它的氧化鋁含量通常不小于48%，且不大于85%，但性能短板在于相對(duì)較低的高溫結(jié)構(gòu)強(qiáng)度，其荷重軟化開(kāi)始溫度(約1450-1550℃)遠(yuǎn)低于其耐火度，且在長(zhǎng)期高溫承重下蠕變較大，抗熱震穩(wěn)定性一般。這些特性使其成為一種性能可靠、應(yīng)用廣泛的經(jīng)濟(jì)型耐火材料。莫來(lái)石磚是高性能耐火制品的代表，其核心優(yōu)勢(shì)并非追求極高的氧化鋁含量(多穩(wěn)定在68%-78%)，而在于其極高的莫來(lái)石晶相純度和極低的雜質(zhì)含量。這使其展現(xiàn)出卓越的高溫性能：具有極高的荷重軟化開(kāi)始溫度(常超過(guò)1650℃)和極低的高溫蠕變率，在長(zhǎng)期高溫下體積穩(wěn)定性和結(jié)構(gòu)強(qiáng)度極高，同時(shí)兼具優(yōu)良的抗熱震穩(wěn)定性。這些頂尖的理化指標(biāo)使其適用于最苛刻的高溫工況。

　　三、應(yīng)用場(chǎng)景不同

　　高鋁磚的應(yīng)用廣泛，幾乎涉及所有的高溫窯爐，如高爐、熱風(fēng)爐、電爐爐頂、水泥回轉(zhuǎn)窯、玻璃熔窯等，是目前使用最廣泛的耐火材料之一。而莫來(lái)石磚則更多用于高溫窯爐溫度波動(dòng)頻繁的部位，常用于玻璃熔窯蓄熱室、熱風(fēng)爐的高溫關(guān)鍵部位、陶瓷燒結(jié)窯具(棚板、支柱)、石化工業(yè)裂解爐等對(duì)高溫性能和熱震穩(wěn)定性要求極高的地方。
