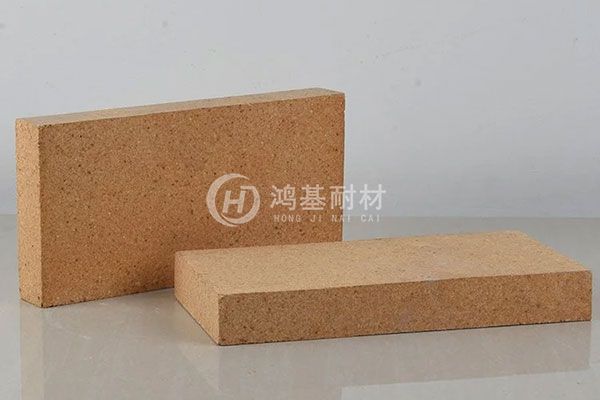

一級高鋁磚指的是氧化鋁含量在75%以上的耐火磚，它具有荷重軟化溫度高、抗渣性好、熱震穩(wěn)定性好、抗酸抗堿、高溫蠕變率低、高溫強度高等特點，一級高鋁磚的耐火溫度通常在1770℃以上，最高可達1790℃，一級高鋁磚目前使用非常廣泛，一般使用在高溫窯爐的相對較為關鍵的部位，在高爐、熱風爐、電爐、水泥窯等高溫窯爐都有著廣泛應用。

　　一級高鋁磚的體積密度一般在2.5g/cm3，常溫耐壓強度為70Mpa左右，單塊磚重量一般在4.3-4.4kg左右，荷重軟化溫度一般在1510℃，顯氣孔率在22%左右，相較于二級、三級高鋁磚來講，一級高鋁磚的理化指標要高于后兩者，所以在應用中，經(jīng)常用于一些較為關鍵的部位，荷重軟化溫度隨氧化鋁含量的增加而提高，Al2O3含量在70%以下的高鋁耐火磚，荷重軟化溫度取決于莫來石晶相和液相間的數(shù)量比例，隨莫來石的數(shù)量增加而提高。

　　一級高鋁耐火磚的生產(chǎn)工藝包括粉碎、混煉、成型、干燥、燒成、檢驗和包裝等步驟。在生產(chǎn)過程中，為了提高質(zhì)量，會嚴格揀選分級原料，并采用礬土熟料和結(jié)合粘土共同細磨的方法。

　　一級高鋁磚除了230*114*65這樣的標磚外，還可以被制作成三分片、四分片、枚片磚等特殊尺寸的磚塊，同時也可以制作成形狀各異的異形耐火磚，這些都是可以根據(jù)實際的使用需求進行定制。
