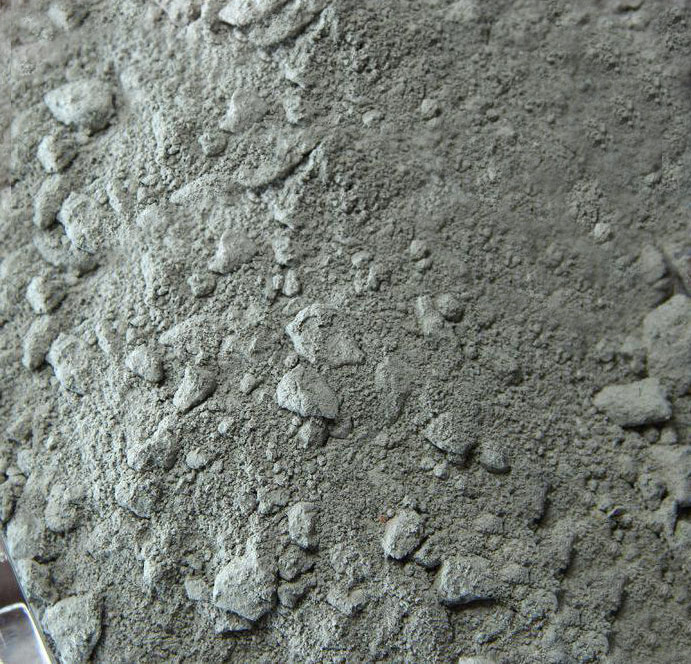

耐火可塑料是由70-80%粒狀和粉狀物料，加10-25%可塑性粘土等結(jié)合劑及適量增塑劑配制而成的，通過(guò)調(diào)整可以在相應(yīng)的時(shí)間內(nèi)保持較高可塑性，但是耐火可塑料的施工養(yǎng)護(hù)等要按照一定的標(biāo)準(zhǔn)進(jìn)行施工，今天小編帶大家簡(jiǎn)單介紹一下耐火可塑料的施工、養(yǎng)護(hù)與烘烤的要求。

　　一、耐火可塑料施工：

　　1、混練：可塑料須采用轉(zhuǎn)速每分鐘不低于26轉(zhuǎn)的強(qiáng)制式攪拌機(jī)攪拌，干混2-3分鐘，然后加入潔凈水，水用量按不同牌的加水范圍要求加入，在保證和易性的施工性能下，水用量越少越好，加水后攪拌不低于5分鐘至均勻即可，攪拌好的料應(yīng)在半小時(shí)內(nèi)用完，如有初凝干硬后的料，不得再使用，應(yīng)予以報(bào)廢。

　　2、澆注與振動(dòng)成型：應(yīng)邊布料邊振動(dòng)，連續(xù)作業(yè)，一次澆注到所要求的厚度，中間不得停頓，以免造成分層現(xiàn)象，使用振動(dòng)棒振動(dòng)時(shí)，應(yīng)緩慢插入料層，連續(xù)移動(dòng)和緩慢拔出，以防留下孔洞和漏振，振動(dòng)棒不得碰撞模板、錨固件和隔熱層，一般連續(xù)振動(dòng)兩遍以上，至表面返漿、排氣較少、并不沉降為止。

　　二、耐火可塑料養(yǎng)護(hù)與烘烤要求：

　　1、養(yǎng)護(hù)：可塑料施工24小時(shí)硬化后即可脫模，進(jìn)行自然養(yǎng)護(hù)，養(yǎng)護(hù)過(guò)程中嚴(yán)禁澆水，不得讓澆注體受到震動(dòng)和沖擊，養(yǎng)護(hù)溫度以15-30℃為宜，低于15℃應(yīng)采用加溫措施，總養(yǎng)護(hù)時(shí)間不少于3天。

　　2、烘烤：烘烤是提高爐窯及熱工設(shè)備壽命的關(guān)鍵環(huán)節(jié)，其作用主要是排除襯體中的游離水，化學(xué)結(jié)合水和獲得高溫使用性能，烘烤不當(dāng)，水分排除不暢，烘烤受熱不均勻?qū)⑹挂r體產(chǎn)生裂紋，降低強(qiáng)度，嚴(yán)重時(shí)甚至引起襯體的大片剝落或爆炸，必須按烘烤制度進(jìn)行烘烤：
