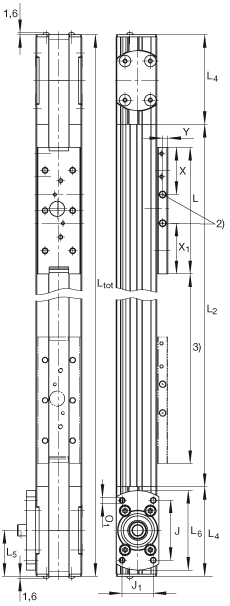

INA MLFI20-ZR直線執行器尺寸圖紙
MLFI..-ZR系列內導向滑塊的直線導引系統
|
| 1) | L2 = 總行程 + L + 40
L tot = 總行程 + L + 40 + 2 x L4。
總行程= 有效行程 + 2 x S（mm）。
注意：允差S指一個安全范圍，至少應為40 mm。
最大支撐軌長度2000 mm ；通過協商可提供更長的支撐軌 |
|---|
| 2) | 再潤滑孔 |
|---|
| 3) | 有效行程 |
|---|
| B1 | 24?mm? |
|---|
| B10 | 56?mm? |
|---|
| B7 | 40?mm? |
|---|
| B8 | 48?mm? |
|---|
| B9 | 8?mm? |
|---|
| D1 | 25?mm? |
|---|
| H1 | 18,8?mm? |
|---|
| H3 | 4?mm? |
|---|
| H4 | 15?mm? |
|---|
| H5 | 35,5?mm? |
|---|
| H6 | 37?mm? |
|---|
| J | 52?mm? |
|---|
| J1 | 27?mm? |
|---|
| L1 | 35?mm? |
|---|
| L4 | 78?mm? |
|---|
| L5 | 40?mm? |
|---|
| L6 | 69?mm? |
|---|
| O | M5? | 6xM5, 8mm 深 |
|---|
| O1 | M5x8? |
|---|
| T | 3?mm? | 公差: -0,3 / -0,5 |
|---|
| T1 | 5?mm? |
|---|
| X | 41?mm? |
|---|
| X1 | 44?mm? |
|---|
| Y | 4,5?mm? |
|---|
|
| mLaw | 0,2?kg? | 滑塊的質量 |
|---|
| mtot | (Ltot - 110) x 0,0017 + 0,9?kg? | 質量 |
|---|
| Fy er | 120?N? | 導軌系統滑塊的許用載荷
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| F0y er | 190?N? | 導軌系統滑塊的許用載荷
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| Fz er | 290?N? | 導軌系統滑塊的許用載荷
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| F0z er | 290?N? | 導軌系統滑塊的許用載荷
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| Mx er | 1,45?Nm? | 滑塊導軌系統的許用扭矩
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| M0x er | 2,35?Nm? | 滑塊導軌系統的許用扭矩
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| My er | 7?Nm? | 滑塊導軌系統的許用扭矩
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| M0y er | 10,7?Nm? | 滑塊導軌系統的許用扭矩
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| Mz er | 3,35?Nm? | 滑塊導軌系統的許用扭矩
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| M0z er | 3,9?Nm? | 滑塊導軌系統的許用扭矩
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| ly | 11,96?cm^4? | 支撐軌的幾何轉動慣量 |
|---|
| lz | 7,7?cm^4? | 支撐軌的幾何轉動慣量 |
|---|
| 20 AT 3? | 齒形帶 |
|---|
| 175?N? | 齒形帶的許用工作載荷 |
|---|
| 2,3?Nm? | 最大驅動力矩 |
|---|
| 0,044?kg/m? | 齒形帶的質量 |
|---|
| 81?mm/Umdr? | 進給量(mm/轉) |
|---|
| 2,4 x 10^-2?kg x cm^2? | 兩個齒輪的質量慣性矩 |
|---|
| 再潤滑時，一側必須總是提供兩個潤滑點
注意：如果軸承受加速度，那么總質量最大為1kg(包括電機，聯軸器和變速箱）時，必須考慮驅動連接的設計。
如果質量較大，詳情需進一步咨詢。 |
|---|
|
