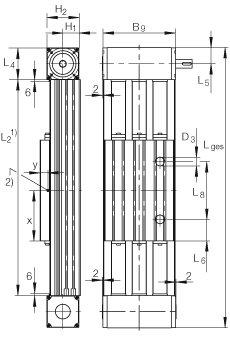

INA MLFI200-3ZR直線執行器尺寸圖紙
MLFI..-3ZR系列內導向滑塊，帶三個齒形帶的直線導引系統
|
| 1) | L2 = 總行程 + L1 + 12
L tot = 總行程 + L1 + 12 + 2 x L4
總行程= 有效行程 + 2 x S（mm）
注意：允差S指一個安全范圍，應該至少為85 mm。
最大支承軌長度8000 mm。 |
|---|
| 2) | DIN 3405-AM6 標準的漏斗型潤滑嘴 |
|---|
| B1 | 35?mm? | 槽寬8 mm |
|---|
| B2 | 115?mm? | 槽寬8 mm |
|---|
| B3 | 185?mm? | 槽寬8 mm |
|---|
| B4 | 50?mm? | 槽寬10 mm |
|---|
| B5 | 110?mm? | 槽寬10 mm |
|---|
| B6 | 210?mm? | 槽寬10 mm |
|---|
| B7 | 260?mm? |
|---|
| B8 | 10?mm? | 公差:P9 |
|---|
| B9 | 263?mm? |
|---|
| D | 115?mm? |
|---|
| D3 | 36,5?mm? | T 型槽的利用受孔的限制 |
|---|
| H1 | 63?mm? |
|---|
| H2 | 120,5?mm? |
|---|
| H3 | 25?mm? | 槽寬8 mm |
|---|
| H4 | 108?mm? |
|---|
| H5 | 50?mm? | 槽寬8 mm |
|---|
| L1 | 405?mm? |
|---|
| L4 | 115,5?mm? |
|---|
| L5 | 57,75?mm? |
|---|
| L6 | 78?mm? | T 型槽的利用受孔的限制 |
|---|
| L8 | 209?mm? |
|---|
| O | M8? |
|---|
| X | 182,5?mm? |
|---|
| Y | 28?mm? |
|---|
|
| mLaw | 13,3?kg? | 滑塊的質量 |
|---|
| mtot | (Ltot - 231) x 0,0300 + 29,2?kg? | 質量 |
|---|
| Fy er | 4800?N? | 導軌系統滑塊的許用載荷
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| F0y er | 8000?N? | 導軌系統滑塊的許用載荷
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| Fz er | 10000?N? | 導軌系統滑塊的許用載荷
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| F0z er | 10000?N? | 導軌系統滑塊的許用載荷
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| M0x er | 750?Nm? | 滑塊導軌系統的許用扭矩
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| M0y er | 1100?Nm? | 滑塊導軌系統的許用扭矩
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| M0z er | 788?Nm? | 滑塊導軌系統的許用扭矩
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| ly | 7069?cm^4? | 支撐軌的幾何轉動慣量 |
|---|
| lz | 899?cm^4? | 支撐軌的幾何轉動慣量 |
|---|
| 3 x 50 AT 10? | 齒形帶 |
|---|
| 5640?N? | 齒形帶的許用工作載荷 |
|---|
| 207?Nm? | 最大驅動力矩 |
|---|
| 0,95?kg/m? | 齒形帶的質量 |
|---|
| 230?mm/Umdr? | 進給量(mm/轉) |
|---|
| 35,2 x 10^-4?kg x m^2? | 兩個齒輪的質量慣性矩 |
|---|
|
