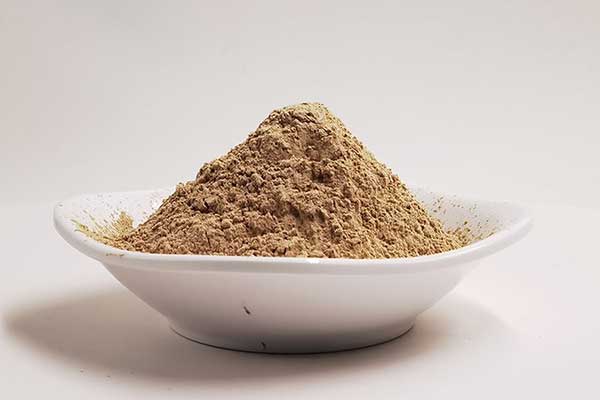

耐火水泥也叫鋁酸鹽水泥，又稱高溫水泥，凡是以優(yōu)質(zhì)鋁礬土和優(yōu)質(zhì)石灰為原料，按一定比例配合成適量成分的生料，經(jīng)過燒結(jié)后所得以鋁酸鹽為主要成分的熟料，再磨成細(xì)粉，制成具有耐火性的水硬性膠凝材料，稱為耐火水泥。耐火水泥的耐火度不低于1580攝氏度。按組成不同可分為鋁酸鹽耐火水泥、低鈣鋁酸鹽耐火水泥、鈣鎂鋁酸鹽水泥和白云石耐火水泥等。

　　在配制耐高溫(耐火)混凝土?xí)r使用的添加有特殊材料的水泥。主要有：

　　1, 以純礬土和石灰石為主要原材料的低鈣鋁酸鹽耐火水泥。

　　2, 以白云石為主要原材料，再加入磷灰石、鐵礦石等制得的白云石高溫水泥。

　　3, 用高溫下能產(chǎn)生化學(xué)反應(yīng)而硬化的材料，如難熔的硫酸鹽、硼酸鹽和磷酸鹽作為膠結(jié)材的耐高溫水泥等。

　　耐火水泥產(chǎn)品分類

　　1、鋁酸鹽耐火水泥

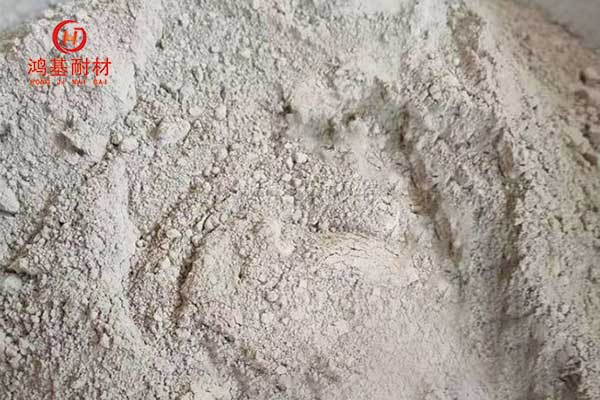

　　也叫做高鋁水泥，是使用最為普遍的高溫耐火水泥。鋁酸鹽耐火水泥是以鋁礬土和石灰石為原料，經(jīng)煅燒制得的以鋁酸鈣為主要成分、氧化鋁含量約50%的熟料，再磨制成的水硬性膠凝材料。鋁酸鹽水泥常為黃或褐色，也有呈灰色的。鋁酸鹽水泥的主要礦物成為鋁酸一鈣(CaO·Al2O3，簡寫CA)及其他的鋁酸鹽，以及少量的硅酸二鈣(2CaO·SiO2)等。用于膠結(jié)各種耐火集料(如剛玉、煅燒高鋁礬土等)，制成耐火澆注料或耐火混凝土，用于工業(yè)窯爐作內(nèi)襯。

　　與低鈣鋁酸鹽耐火水泥相比：早期強(qiáng)度較高、耐火度接近、用途相同。主要用途為配制耐火混凝土，用作各種高溫爐襯的內(nèi)襯，尤其適用于耐火磚砌筑比較困 難的異形結(jié)構(gòu)爐體。

　　2、低鈣鋁酸鹽耐火水泥

　　是以優(yōu)質(zhì)鋁礬上和優(yōu)質(zhì)白灰石為原料，按一定比例配合成適當(dāng)成分的生料，經(jīng)過燒結(jié)，所得以低鈣鋁酸鹽為主要成分的熟料，磨成細(xì)粉，制成的一種具有耐火性的水硬性膠凝材料，稱為低鈣鋁酸鹽耐火水泥。

　　與高鋁水泥相比，主要差別為：氧化鋁含量高、氧化鈣含量低，早期強(qiáng)度低，耐火度高等?？膳c耐火度1770℃以上的耐火集料(如煅燒礬土、高鋁磚碎塊等)配制成耐火混凝土或耐火砂漿，用作水泥回轉(zhuǎn)窯和其他工業(yè)窯爐的內(nèi)襯。

　　3、鈣鎂鋁酸鹽水泥

　　鈣鎂鋁酸鹽水泥(Calcium magnesium aluminate cement)是以優(yōu)質(zhì)礬土和白云石按適當(dāng)比例配合，經(jīng)燒結(jié)、磨細(xì)而成的一種鋁酸鹽水泥。

　　鈣鎂鋁酸鹽水泥與低鈣鋁酸鹽水泥相比，具有下列優(yōu)點(diǎn)：耐熔渣及金屬熔融體化學(xué)侵蝕性較強(qiáng);在氧化鋁含量相同的情況下，由于尖晶石的存在，耐火度較高;拌合水較少，水泥硬化后孔隙率較低，煅燒收縮小;加熱至1100℃脫水時(shí)的強(qiáng)度損失較小。鈣鎂鋁酸鹽水泥與電熔白剛玉等集料配制成混凝土，可用作水泥回轉(zhuǎn)窯和其他工業(yè)窯爐的內(nèi)襯。
