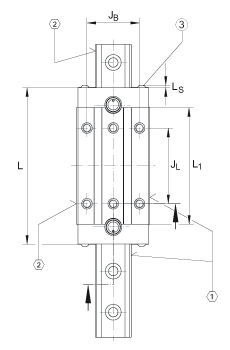

INA RUE45-E-KT-HL滾子單軌引導系統尺寸圖紙
RUE..-E-KT-HL系列鏈引導的高窄長系列滑塊，油或脂潤滑；可提供耐腐蝕設計的直線導引系統
 |
 |
      |
|
 |
|
 |
|
| 润滑接头位于滑块端盖侧面 |
|
 |
|
| 润滑连接在上面 |
|
 |
|
| 端面润滑接头尺寸 |
|
 |
|
| 根据 DIN 71412-A 标准的润滑嘴 M6 |
|
 |
|
| 带活接头螺母接头 |
|
 |
|
| 载荷方向 |
| |
| H | 70?mm? |
|---|
| B | 86?mm? |
|---|
| L | 178,3?mm? | 因為上部潤滑孔的原因，滑塊需要被覆蓋的最小長度。 |
|---|
|
| 1) | 定位面 |
|---|
| 2) | 標記 |
|---|
| 3) | 安裝螺釘 |
|---|
| A1 | 20,5?mm? |
|---|
| A3 | 16,6?mm? |
|---|
| A4 | 16,6?mm? |
|---|
| aL max | 41?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aL min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR max | 41?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| b | 45?mm? | 公差: -0,005 / -0,035 |
|---|
| G2 | M10? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩 [MA]（Nm）：
M10，M12 = 83 |
|---|
| GS | M2,5x3? | DIN EN ISO 4026 |
|---|
| H1 | 8,5?mm? |
|---|
| H4 | 52,4?mm? |
|---|
| H5 | 13,7?mm? |
|---|
| h | 38?mm? |
|---|
| h1 | 19,5?mm? | 公差: +/-0,5 |
|---|
| JB | 60?mm? |
|---|
| JL | 80?mm? |
|---|
| JL5 | 31,9?mm? | 周圍結構上潤滑孔的位置。 |
|---|
| JL6 | 43,2?mm? |
|---|
| jL | 52,5?mm? |
|---|
| K1 | M12? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩 [MA]（Nm）：
M6 = 17
M8 = 41
M12 = 140
M14 = 220
M16 = 340
M24 = 1100 |
|---|
| L1 | 136,6?mm? |
|---|
| LS | 2,2?mm? |
|---|
| lmax | 2940?mm? | 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。
根據合同約定，單根導軌最大長度可達到6米。 |
|---|
| N2 | 6?mm? | 周邊結構潤滑孔的最大直徑。 |
|---|
| N3 | M6? | 最大螺釘深度 6 mm |
|---|
| N4 | M6? |
|---|
| O | 10x1,5? | DIN 3771 |
|---|
| T5 | 12,5?mm? |
|---|
| W10 | 10?mm? | 距平面側的寬度 |
|---|
| W7 | 7?mm? | 距平面側的寬度 |
|---|
| W8 | 8?mm? | 距平面側的寬度 |
|---|
|
| mW | 3,99?kg? | 滑塊的質量 |
|---|
| mS | 9,4?kg/m? | 導軌的質量 |
|---|
| C | 92000?N? | 基本額定動載荷 |
|---|
| C0 | 214000?N? | 基本額定靜載荷 |
|---|
| M0x | 1833?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| M0y | 4528?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| M0z | 4077?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
|
德國INARUE45-E-KT-HL滾子單軌引導系統現貨供應商
您當前查看的是INARUE45-E-KT-HL軸承，該軸承的規格為：內徑，70mm，外徑：86，厚度178.3，INARUE45-E-KT-HL軸承是INA旗下滾子單軌引導系統，該軸承主要應用于內燃機、械儀器儀表、自動化設備、機械設備、冶金、輥道子、 燃氣輪機、成形機、電機、農業、等領域。INARUE45-E-KT-HL軸承本公司有現貨，歡迎撥打訂購熱線：022-27921004
