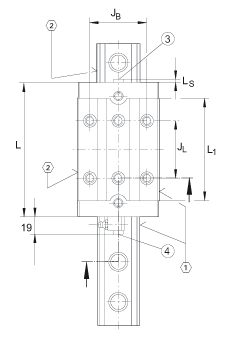

INA RUE25-D-H-FE滾子單軌引導系統尺寸圖紙
RUE25-D-H-FE系列高窄滑塊，脂潤滑；可提供防腐設計的直線導引系統
| H | 40?mm? |
|---|
| B | 48?mm? |
|---|
| L | 90,6?mm? | 因為上部潤滑孔的原因，滑塊需要被覆蓋的最小長度。 |
|---|
|
| 1) | 定位面 |
|---|
| 2) | 標記 |
|---|
| 3) | 螺旋塞最大 MA =2.5Nm |
|---|
| 4) | 擰緊力矩最大為 MA = 2.5Nm |
|---|
| A1 | 12,5?mm? |
|---|
| A3 | 11,5?mm? |
|---|
| aL max | 23?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aL min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR max | 23?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| b | 23?mm? | 公差: -0,005 / -0,035 |
|---|
| G2 | M6? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩（Nm）：
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
如果有調節螺釘，應有螺釘防松措施。 |
|---|
| H1 | 6,5?mm? |
|---|
| H4 | 32,5?mm? |
|---|
| H5 | 7,5?mm? |
|---|
| h | 22,3?mm? |
|---|
| h1 | 11,8?mm? | 公差: +/-0,5 |
|---|
| JB | 35?mm? |
|---|
| JL | 35?mm? |
|---|
| JL5 | 19,5?mm? | 周圍結構上潤滑孔的位置。 |
|---|
| jL | 30?mm? |
|---|
| K1 | M6? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩 [MA]（Nm）：
M6 = 17
M8 = 41
M12 = 140
M14 = 220
M16 = 340
M24 = 1100 |
|---|
| L1 | 65,6?mm? |
|---|
| LS | 4?mm? |
|---|
| lmax | 1980?mm? | 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。
根據合同約定，單根導軌最大長度可達到6米。 |
|---|
| N2 | 3?mm? | 周邊結構潤滑孔的最大直徑。 |
|---|
| N3 | M6? | 最大螺釘深度 6 mm |
|---|
| O | 10x1,5?mm? | DIN 3771 |
|---|
| T5 | 7,5?mm? |
|---|
|
| mW | 0,6?kg? | 滑塊的質量 |
|---|
| mS | 3,3?kg/m? | 導軌的質量 |
|---|
| C | 28000?N? | 基本額定動載荷 |
|---|
| C0 | 65000?N? | 基本額定靜載荷 |
|---|
| M0x | 350?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| M0y | 760?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| M0z | 680?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
| 帶脂潤滑的循環滾子單元 |
|---|
|
