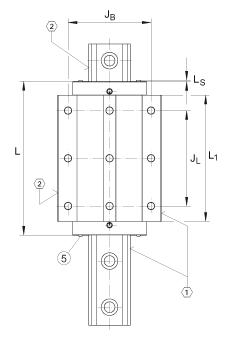

INA RUE100-E-L滾子單軌引導系統尺寸圖紙
RUE..-E-L系列用于滿裝循環滾子系統的標準長系列滑塊，油或脂潤滑；可提供耐腐蝕設計的直線導引系統
 |
 |
      |
|
 |
|
 |
|
| 润滑接头位于滑块端盖侧面 |
|
 |
|
| 润滑连接在上面 |
|
 |
|
| 端面润滑接头尺寸 |
|
 |
|
| 根据 DIN 71412-A 标准的润滑嘴 M6 |
|
 |
|
| 带活接头螺母接头 |
|
 |
|
| 载荷方向 |
| |
| H | 120?mm? |
|---|
| B | 250?mm? |
|---|
| L | 372,2?mm? | 因為上部潤滑孔的原因，滑塊需要被覆蓋的最小長度。 |
|---|
|
| 1) | 定位面 |
|---|
| 2) | 標記 |
|---|
| 5) | 安裝螺釘 |
|---|
| A1 | 75?mm? |
|---|
| A3 | 10,6?mm? |
|---|
| A4 | 10,6?mm? |
|---|
| aL max | 83?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aL min | 30?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR max | 83?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR min | 30?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| b | 100?mm? | 公差: -0,005 / -0,035 |
|---|
| G2 | M20? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩 [MA]（Nm）：
M6 = 10
M8 = 24
M10 = 41
M12 = 83
M14 = 140
M16 = 220
M20 = 470 |
|---|
| GS | M4x4? | DIN EN ISO 4027 |
|---|
| H1 | 15?mm? |
|---|
| H4 | 51,3?mm? |
|---|
| H5 | 25?mm? |
|---|
| h | 80?mm? |
|---|
| h1 | 48?mm? | 公差: +/-0,5 |
|---|
| JB | 200?mm? |
|---|
| JL | 230?mm? |
|---|
| JL5 | 47,15?mm? | 周圍結構上潤滑孔的位置。 |
|---|
| JL6 | 65,1?mm? |
|---|
| jL | 105?mm? |
|---|
| K1 | M24? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩 [MA]（Nm）：
M6 = 17
M8 = 41
M12 = 140
M14 = 220
M16 = 340
M24 = 1100 |
|---|
| K3 | M16? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩 [MA]（Nm）：
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340 |
|---|
| K6 | M16? | 根據 DIN ISO 7984-8.8的螺釘
最大鎖緊力矩 [MA]（Nm）：
M6 = 10
M8 = 24
M10 = 48
M12 = 83
M14 = 130
M16 = 220 |
|---|
| L1 | 306,5?mm? |
|---|
| LS | 3,3?mm? |
|---|
| lmax | 2730?mm? | 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。
根據合同約定，單根導軌最大長度可達到6米。 |
|---|
| N2 | 6?mm? | 周邊結構潤滑孔的最大直徑。 |
|---|
| N3 | M6? | 最大螺釘深度 6 mm |
|---|
| N4 | 5,6?mm? | 直徑 |
|---|
| O | 10x1,5?mm? | DIN 3771 |
|---|
| T5 | 29?mm? |
|---|
| T6 | 26,6?mm? |
|---|
| W10 | 10?mm? | 距平面?zhèn)鹊膶挾?/td> |
|---|
| W7 | 7?mm? | 距平面?zhèn)鹊膶挾?/td> |
|---|
| W8 | 8?mm? | 距平面?zhèn)鹊膶挾?/td> |
|---|
|
| mW | 36,4?kg? | 滑塊的質量 |
|---|
| mS | 45,3?kg/m? | 導軌的質量 |
|---|
| C | 630000?N? | 基本額定動載荷 |
|---|
| C0 | 1490000?N? | 基本額定靜載荷 |
|---|
| M0x | 33780?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| M0y | 80250?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| M0z | 72280?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
|
德國INARUE100-E-L滾子單軌引導系統現貨供應商
