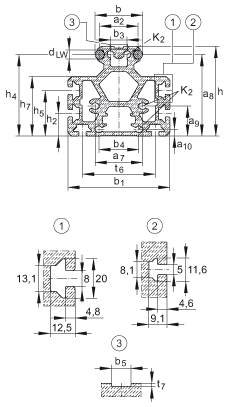

INA LFS52-M導軌尺寸圖紙
LFS..-M系列中空截面輪廓，帶安裝槽，帶兩根軌道軸；可提供耐腐蝕設計的直線導引系統
| h | 98,6?mm? |
|---|
| b | 52?mm? |
|---|
| lmax | 8000?mm? | 導軌的最大長度 L；更長的導軌可分成幾段供貨，并且相應地標注。 |
|---|
|
| a10 | 7,5?mm? |
|---|
| a2 | 42?mm? |
|---|
| a7 | 52?mm? |
|---|
| a8 | 89,7?mm? |
|---|
| a9 | 33?mm? |
|---|
| b1 | 112?mm? |
|---|
| b3 | 18?mm? | 根據 DIN 931 (DIN EN ISO 4014)的螺栓, 需要用于導軌的特殊支撐墊圈，符合 DIN 933-8.8 (DIN EN ISO 4017)
LFS..-N 及 LFS52-NZZ
包括在供貨中。 |
|---|
| b4 | 44?mm? |
|---|
| b5 | 10,2?mm? |
|---|
| dLW | 10?mm? |
|---|
| ez | 42,6?mm? |
|---|
| h2 | 25?mm? |
|---|
| h4 | 89,7?mm? |
|---|
| h5 | 50?mm? |
|---|
| h7 | 65,4?mm? |
|---|
| K2 | 7,45?mm? | 直徑
非切削螺旋鉆孔或螺旋切削螺栓的中心孔按 DIN 7513。 |
|---|
| ly | 3717250?mm^4? |
|---|
| lz | 3014470?mm^4? |
|---|
| LFQ | 3691?mm^2? | 橫截面積 |
|---|
| t6 | 80?mm? |
|---|
| t7 | 1,8?mm? |
|---|
| Wy | 66380?mm^3? |
|---|
| Wz | 55462?mm^3? |
|---|
|
| mS | 11200?g/m? | 導軌的質量 |
|---|
| 訂貨型號：
- 具有耐腐蝕性能的導軌：LFS..-RB |
|---|
| 對 LFS..-M, -N, -NZZ 的彈性模量：72,000 N/mm2 |
|---|
| 導軌只能和可調游隙的滑塊一起使用。如果要使用 SF 和 LFCL 滑塊，請先和我們聯系 |
|---|
|
