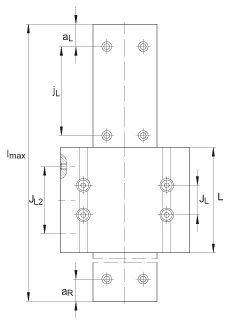

INA KWVK69-AL直線循環球軸承單元滑塊尺寸圖紙
KWVK..-AL系列鋁滑塊的直線導引系統
|
| A1 | 22,5?mm? |
|---|
| A2 | 21?mm? |
|---|
| A7 | 42,5?mm? |
|---|
| a5 | 14,5?mm? |
|---|
| aL max | 53?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aL min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR max | 53?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| B6 | 114?mm? |
|---|
| b | 69?mm? |
|---|
| H1 | 7,5?mm? |
|---|
| H2 | 17?mm? |
|---|
| H3 | 11?mm? |
|---|
| h | 24?mm? |
|---|
| h1 | 15,1?mm? |
|---|
| JB | 88?mm? |
|---|
| JB3 | 45?mm? |
|---|
| JL | 35?mm? |
|---|
| JL2 | 55?mm? |
|---|
| jB | 40?mm? |
|---|
| jL | 60?mm? |
|---|
| K1 | M5? | 根據 DIN ISO 4762-12.9的螺釘
如有可能，應有螺釘防松措施。
最大鎖緊力矩：
M3 = 2.5 Nm
M4 = 3 Nm
M5 = 10 Nm
M6 = 10 Nm |
|---|
| K3 | M6? | 根據 DIN ISO 4762-12.9的螺釘
如有可能，應有螺釘防松措施。
最大鎖緊力矩：
M3 = 0.6 Nm
M4 = 2.1 Nm
M6 = 4.8 Nm |
|---|
| K4 | M6? | 根據 DIN ISO 4762-12.9的螺釘
如有可能，應有螺釘防松措施。 |
|---|
| lmax | 2000?mm? | 導軌的最大長度 L；更長的導軌可分成幾段供貨，并且相應地標注。 |
|---|
| N | 4,2?mm? |
|---|
|
| mW | 1,1?kg? | 滑塊的質量 |
|---|
| mS | 12,42?kg/m? | 導軌的質量 |
|---|
| 基本額定載荷，額定扭矩：
實際的承載能力受導引部件和周邊結構連接的影響。 |
|---|
| C | 26000?N? | 基本額定動載荷 |
|---|
| C0 | 46500?N? | 基本額定靜載荷 |
|---|
| M0x | 1800?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| M0y | 490?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| M0z | 492?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
|
德國INAKWVK69-AL直線循環球軸承單元滑塊現貨供應商
您當前查看的是INAKWVK69-AL軸承，該軸承的規格為：內徑，47mm，外徑：130，厚度100，INAKWVK69-AL軸承是INA旗下直線循環球軸承單元滑塊，該軸承主要應用于鍛壓機床、工程液壓油缸、工業用品、印刷設備、工程機械、 燃?xì)廨啓C(jī)、水利機械等行業、塔吊、輸送等機械上、汽車、等領域。INAKWVK69-AL軸承本公司有現貨，歡迎撥打訂購熱線：022-27921004
