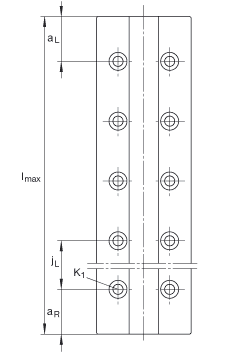

INA TKDM15-W導軌尺寸圖紙
TKDM..-W系列兩排微型直線循環球軸承及導軌組件，耐腐蝕設計的直線導引系統
| h | 10?mm? |
|---|
| b | 42?mm? |
|---|
| lmax | 680?mm? | 導軌的最大長度為 L max；更長的導軌需通過協商定制。
可用的標準長度：
160 mm:0.47 kg
240 mm:0.71 kg
320 mm:0.94 kg
440 mm:1.29 kg
560 mm:1.65 kg
680 mm:1.99 kg |
|---|
|
| aL max | 26,5?mm? |
|---|
| aL min | 6,5?mm? |
|---|
| aR max | 26,5?mm? |
|---|
| aR min | 6,5?mm? |
|---|
| h1 | 5,5?mm? |
|---|
| jB | 23?mm? |
|---|
| jL | 40?mm? |
|---|
| K1 | M4? | 根據 DIN ISO 4762-12.9的螺釘
如果有調節螺釘，應有螺釘防松措施。
最大鎖緊力矩（Nm）：
M2 = 0.6
M3 = 2.2
M4 = 5 |
|---|
|
| mS | 2,94?kg/m? | 導軌的質量 |
|---|
|
