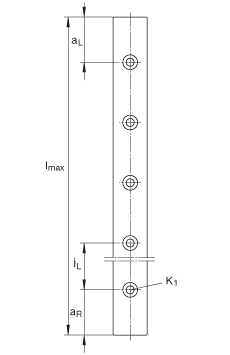

INA TKDM12導軌尺寸圖紙
TKDM系列兩排微型直線循環球軸承及導軌組件，耐腐蝕設計的直線導引系統
| h | 8?mm? |
|---|
| b | 12?mm? |
|---|
| lmax | 1000?mm? | 導軌的最大長度為 L max；更長的導軌需通過協商定制
可用的標準長度：
100 mm:0.065 kg
150 mm:0.098 kg
200 mm:0.13 kg
275 mm:0.179 kg
350 mm:0.228 kg
475 mm:0.309 kg
1000 mm:0.65 kg |
|---|
|
| aL max | 17,5?mm? |
|---|
| aL min | 5?mm? |
|---|
| aR max | 17,5?mm? |
|---|
| aR min | 5?mm? |
|---|
| h1 | 3,5?mm? |
|---|
| jL | 25?mm? |
|---|
| K1 | M3? | 根據 DIN ISO 4762-12.9的螺釘
如果有調節螺釘，應有螺釘防松措施。
最大鎖緊力矩（Nm）：
M2 = 0.6
M3 = 2.2
M4 = 5 |
|---|
|
|
德國INATKDM12導軌現貨供應商
您當前查看的是INATKDM12軸承，該軸承的規格為：內徑，8mm，外徑：12，厚度1000，INATKDM12軸承是INA旗下導軌，該軸承主要應用于工程機械、印刷設備、械儀器儀表、工程液壓油缸、馬達、水利機械等行業、汽車轉向銷、鍛壓機床、 燃氣輪機、醫L器械、等領域。INATKDM12軸承本公司有現貨，歡迎撥打訂購熱線：022-27921004
