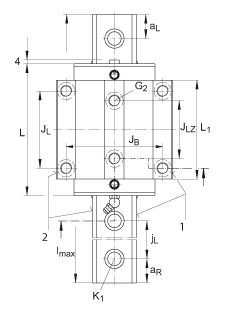

INA KWSE25滑塊尺寸圖紙
KWSE系列六排直線循環球軸承及導軌組件用的滑塊的直線導引系統
| H | 36?mm? |
|---|
| B | 70?mm? |
|---|
| L | 81,8?mm? | 用于密封潤滑孔 N2 的最小覆蓋長度 |
|---|
|
| 1) | 定位面 |
|---|
| 2) | 標記 |
|---|
| A1 | 23,5?mm? |
|---|
| A2 | 6,5?mm? |
|---|
| A3 | 6?mm? |
|---|
| aL max | 53?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aL min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR max | 53?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| b | 23?mm? | 公差: -0,005 / -0,03 |
|---|
| G2 | M8? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩 [MA]（Nm）：
M6 = 10
M8 = 24
M10 = 41
M12 = 83
M14 = 140
M16 = 220
M20 = 470 |
|---|
| H1 | 5,2?mm? |
|---|
| H4 | 9,8?mm? |
|---|
| H5 | 5?mm? |
|---|
| h | 21,7?mm? |
|---|
| h1 | 11,7?mm? |
|---|
| JB | 57?mm? |
|---|
| JL | 45?mm? |
|---|
| JL5 | 12,7?mm? | 周?chē)Y(jié)構上潤滑孔的位置。 |
|---|
| JLZ | 40?mm? |
|---|
| jL | 60?mm? |
|---|
| K1 | M6? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩 [MA]（Nm）：
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340 |
|---|
| K3 | M6? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩 [MA]（Nm）：
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340 |
|---|
| K6 | M6? | 根據 DIN ISO 7984-8.8的螺釘
最大鎖緊力矩 [MA]（Nm）：
M5 = 5.8
M6 = 10
M8 = 24
M10 = 48
M12 = 83
M14 = 130 |
|---|
| L1 | 60,4?mm? |
|---|
| lmax | 1980?mm? | 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。
根據合同約定，單根導軌最大長度可達到6米。 |
|---|
| N2 | 3?mm? | 周邊結構潤滑孔的最大直徑。 |
|---|
| O | 3x1,5?mm? | DIN 3771 |
|---|
| T5 | 10?mm? |
|---|
| T6 | 9,5?mm? | 對于從上面安裝：
最大的中間螺紋孔的螺紋深度
T6 + 3 mm |
|---|
|
| mW | 0,6?kg? | 滑塊的質量 |
|---|
| mS | 3,1?kg/m? | 導軌的質量 |
|---|
| CI | 28000?N? | 載荷方向 I:壓縮載荷 |
|---|
| C0 I | 67000?N? | 載荷方向 I:壓縮載荷 |
|---|
| CII | 22900?N? | 載荷方向 II:拉伸載荷 |
|---|
| C0 II | 43000?N? | 載荷方向 II:拉伸載荷 |
|---|
| CIII | 21300?N? | 載荷方向 III:橫向載荷 |
|---|
| C0 III | 46000?N? | 載荷方向 III:橫向載荷 |
|---|
| M0x | 535?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| M0y | 486?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| M0z | 442?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
|
