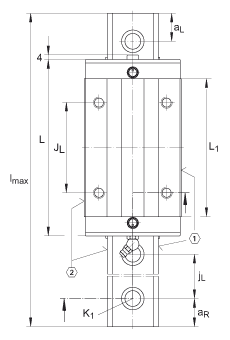

INA KWSE20-HL滑塊尺寸圖紙
KWSE..-HL系列六排直線循環球軸承及導軌組件用的高窄長滑塊的直線導引系統
| H | 30?mm? |
|---|
| B | 44?mm? |
|---|
| L | 91,6?mm? | 用于密封潤滑孔 N2 的最小覆蓋長度 |
|---|
|
| 1) | 定位面 |
|---|
| 2) | 標記 |
|---|
| A1 | 12?mm? |
|---|
| A2 | 6?mm? |
|---|
| A3 | 5,8?mm? |
|---|
| aL max | 53?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aL min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR max | 53?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| b | 20?mm? | 公差: -0,005 / -0,03 |
|---|
| G2 | M5? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩 [MA]（Nm）：
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140 |
|---|
| H1 | 4,6?mm? |
|---|
| H5 | 5?mm? |
|---|
| h | 18?mm? |
|---|
| h1 | 10?mm? |
|---|
| JB | 32?mm? |
|---|
| JL | 50?mm? |
|---|
| JL5 | 14,85?mm? | 周圍結構上潤滑孔的位置。 |
|---|
| jL | 60?mm? |
|---|
| K1 | M5? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩 [MA]（Nm）：
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340 |
|---|
| L1 | 72,2?mm? |
|---|
| lmax | 1980?mm? | 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。
根據合同約定，單根導軌最大長度可達到6米。 |
|---|
| N2 | 3?mm? | 周邊結構潤滑孔的最大直徑。 |
|---|
| O | 3x1,5?mm? | DIN 3771 |
|---|
| T5 | 6,25?mm? |
|---|
|
| mW | 0,44?kg? | 滑塊的質量 |
|---|
| mS | 2,3?kg/m? | 導軌的質量 |
|---|
| CI | 28000?N? | 載荷方向 I:壓縮載荷 |
|---|
| C0 I | 72000?N? | 載荷方向 I:壓縮載荷 |
|---|
| CII | 22200?N? | 載荷方向 II:拉伸載荷 |
|---|
| C0 II | 46500?N? | 載荷方向 II:拉伸載荷 |
|---|
| CIII | 18900?N? | 載荷方向 III:橫向載荷 |
|---|
| C0 III | 50000?N? | 載荷方向 III:橫向載荷 |
|---|
| M0x | 494?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| M0y | 619?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| M0z | 564?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
|
德國INAKWSE20-HL滑塊現貨供應商
您當前查看的是INAKWSE20-HL軸承，該軸承的規格為：內徑，30mm，外徑：44，厚度91.6，INAKWSE20-HL軸承是INA旗下滑塊，該軸承主要應用于工業用品、減速裝置、化工、輸送等機械上、木工機械、 燃氣輪機、機床主軸、醫L器械、碾煤機、冶金、等領域。INAKWSE20-HL軸承本公司有現貨，歡迎撥打訂購熱線：022-27921004
