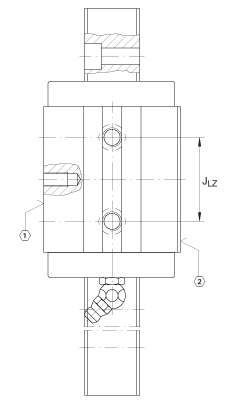

INA KUVE35-SB-ZHP球單軌引導系統尺寸圖紙

KUVE..-SB-ZHP系列滑塊側面帶安裝孔，導軌帶斜齒輪螺旋齒，四排球；可提供耐腐蝕設計的直線導引系統

INA球單軌引導系統 KUVE35-SB-ZHP, 滑塊側面帶安裝孔，導軌帶斜齒輪螺旋齒，四排球；可提供耐腐蝕設計

设计举例

ZHP导轨的俯视图，尺寸&nbs;lmax, 端面斜切

安装配对齿条 MZHP

载荷方向

H	85?mm?
B	76?mm?
L	110,4?mm?

	MZHP03?	安裝配套部分（無固定孔）尺寸： m = 3 (模數) b = 29 mm h = 29 mm z = 20（齒數）
1)	定位面
2)	標記
A₁	55?mm?
A₃	19,3?mm?
a_{L max}	71?mm?	a L 和 a R 取決于導軌的長度 l max
a_{L min}	20?mm?	a L 和 a R 取決于導軌的長度 l max
a_{R max}	71?mm?	a L 和 a R 取決于導軌的長度 l max
a_{R min}	20?mm?	a L 和 a R 取決于導軌的長度 l max
b	34?mm?	公差: -0,005 / -0,03
G₂	M10?	根據 ISO 4762-12.9 的安裝螺釘最大鎖緊力矩（Nm）： M8 = 24 M10 = 83 如有可能，應有螺釘防松措施。
G₃	M8?	根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩（Nm）： M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，應有螺釘防松措施。
H₁	36,8?mm?
H₁₀	82,07?	必須控制齒側的間隙。
H₅	22?mm?
H_{7 min}	13?mm?
H₉	11?mm?
h	57?mm?
h₁	22?mm?
h_{2 max}	5?mm?
h₄	17?mm?
J_L1	25?mm?
J_LZ	50?mm?
j_L	80?mm?
K₁	M8?	根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩（Nm）： M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，應有螺釘防松措施。
K₆	M8?	根據 DIN 7984-8.8 標準的螺釘最大鎖緊力矩（Nm）： M6 = 17 M8 = 41 如有可能，應有螺釘防松措施。
L₁	80?mm?
l_max	標準長度的導軌端面為斜口，能夠直接用作拼接導軌。標準長度： 560 mm 1120 mm 1680 mm
T₆	18,15?mm?

m_W	1,8?kg?	滑塊的質量
m_S	14?kg/m?	導軌的質量
	根據 DIN 636,基本額定載荷的計算，基本額定動載荷基于實踐經驗。
C	38000?N?	基本額定動載荷
C₀	72000?N?	基本額定靜載荷
M_0x	1465?Nm?	繞 X 軸的額定靜扭矩
M_0y	1020?Nm?	繞 Y 軸的額定靜扭矩
M_0z	1020?Nm?	繞 Z 軸的額定靜扭矩
m	3?	模數
	根據 DIN3 975/76 標準的齒，中心距離和減速比
	下部帶齒的導軌 TKVD..-ZHP 也可以和其它用于 KUVE 的滑塊結合使用。

德國INAKUVE35-SB-ZHP球單軌引導系統現貨供應商

您當前查看的是INAKUVE35-SB-ZHP軸承，該軸承的規格為：內徑，85mm，外徑：76，厚度110.4，INAKUVE35-SB-ZHP軸承是INA旗下球單軌引導系統，該軸承主要應用于化工、中型及大型電動機、這種類型的軸承一般由生產廠商選配組合成對提交用戶，安裝后有預壓過盈，套圈和鋼球處于軸向預加載荷狀態，因而提高了整組軸承作為單個支承剛度和旋轉精度、成形機、輸送等機械上、木工機械、碾煤機、發電機、汽車、燃氣輪機、等領域。INAKUVE35-SB-ZHP軸承本公司有現貨，歡迎撥打訂購熱線：022-27921004

?
