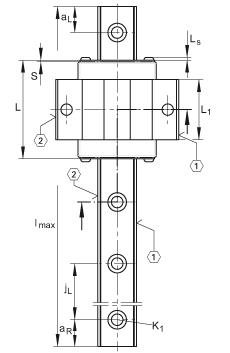

INA KUVE20-B-EC球單軌引導系統尺寸圖紙
KUVE..-B-EC系列擴展的互換性，短系列滑塊，四排；可提供耐腐蝕設計的直線導引系統
 |
      |
 |
 |
| 润滑接头位于滑块端盖侧面 |
 |
| 润滑接头位于滑块端盖端面 |
 |
| 润滑嘴3) |
 |
| 润滑嘴3) |
 |
| 载荷方向 |
|
| 1) | 定位面 |
|---|
| 2) | 標記 |
|---|
| 3) | 根據 DIN 71 412-B M5 標準, 帶錐頭的潤滑嘴被松散提供 |
|---|
| A1 | 19,5?mm? |
|---|
| A2 | 5?mm? |
|---|
| A3 | 6?mm? |
|---|
| A4 | 4,3?mm? |
|---|
| aL max | 53?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aL min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR max | 53?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| b | 20?mm? | 公差: -0,005 / -0,03 |
|---|
| H1 | 4,5?mm? |
|---|
| H4 | 11,2?mm? |
|---|
| H5 | 5,25?mm? |
|---|
| h | 17?mm? |
|---|
| h1 | 9,1?mm? |
|---|
| JB | 49?mm? |
|---|
| JL6 | 18,9?mm? |
|---|
| jL | 60?mm? |
|---|
| K1 | M5? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，應有螺釘防松措施。 |
|---|
| K3 | M5? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，應有螺釘防松措施。 |
|---|
| L1 | 29,4?mm? |
|---|
| LS | 1,3?mm? |
|---|
| lmax | 2960?mm? | 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。
根據合同約定，單根導軌最大長度可達到6米。 |
|---|
| N3 | 4,5?mm? | 最大允許的潤滑連接螺紋深度：
7 mm |
|---|
| N4 | 2,57?mm? | 最大允許的潤滑連接螺紋深度：
5.5 mm |
|---|
| S | 0,5?mm? |
|---|
| T5 | 9?mm? |
|---|
| W6 | 6?mm? | 距平面?zhèn)鹊膶挾?/td> |
|---|
|
| mW | 0,23?kg? | 滑塊的質量 |
|---|
| mS | 2,2?kg/m? | 導軌的質量 |
|---|
| 根據 DIN 636,基本額定載荷的計算，
基本額定動載荷基于實踐經驗。 |
|---|
| C | 8900?N? | 基本額定動載荷 |
|---|
| C0 | 15400?N? | 基本額定靜載荷 |
|---|
| M0x | 190?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| M0y | 85?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| M0z | 85?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
|
德國INAKUVE20-B-EC球單軌引導系統現貨供應商
您當前查看的是INAKUVE20-B-EC軸承，該軸承的規格為：內徑，28mm，外徑：59，厚度49.8，INAKUVE20-B-EC軸承是INA旗下球單軌引導系統，該軸承主要應用于 汽車減震器、水利機械等行業、中型及大型電動機、擠壓機 、發電機、工程機械、軋鋼機、碾煤機、冶金、鍛壓機床、等領域。INAKUVE20-B-EC軸承本公司有現貨，歡迎撥打訂購熱線：022-27921004
